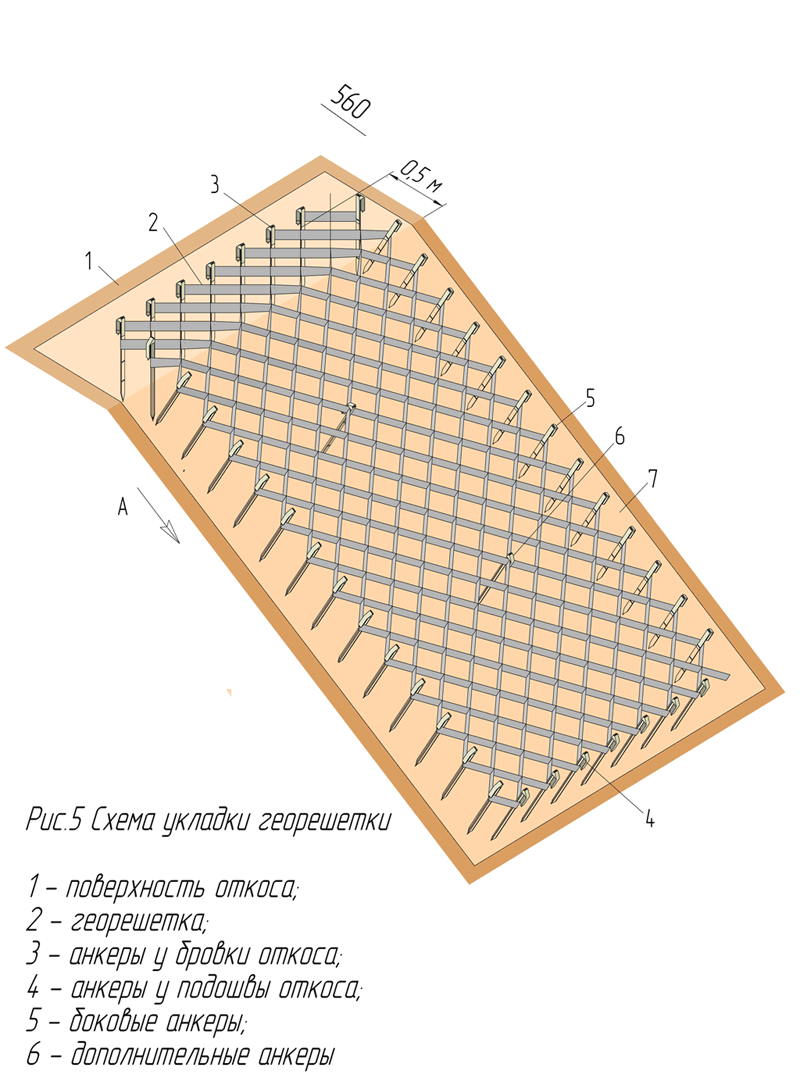

Схема укладки георешетки «КОМЕТА-2001»
Технология укладки георешетки
Основные этапы укладки
Подготовка основания
Выравнивание и уплотнение грунта, удаление растительности, камней и других посторонних предметов. Создание дренажного слоя при необходимости.
Разметка и раскладка
Разметка мест установки анкеров и границ модулей. Раскладка георешетки в соответствии со схемой, обеспечение правильной ориентации ячеек.
Растяжение и фиксация
Растяжение георешетки до проектных размеров. Установка анкеров по периметру и внутри модуля для фиксации в растянутом положении.
Соединение модулей
Стыковка соседних модулей георешетки с помощью анкеров или специальных соединительных элементов. Обеспечение непрерывности армирующего слоя.
Заполнение ячеек
Послойное заполнение ячеек выбранным материалом (грунт, щебень, бетон). Каждый слой уплотняется до достижения проектной плотности.
Финальные работы
Удаление временных анкеров, выравнивание поверхности, посев трав (при озеленении), контроль качества выполненных работ.
Схемы укладки для различных условий
Для откосов
- Укладка сверху вниз
- Анкеровка через каждые 1-1.5 м
- Перехлест соседних модулей не менее 0.3 м
- Обязательное устройство анкерной траншеи вверху откоса
- Заполнение ячеек послойно с уплотнением
Для дорожных оснований
- Укладка на подготовленное основание
- Стыковка модулей в шахматном порядке
- Анкеровка по периметру и в шахматном порядке внутри
- Заполнение инертным материалом (щебень, ПГС)
- Уплотнение катками или виброплитами
Для берегоукрепления
- Укладка от уреза воды вверх
- Дополнительная анкеровка в зоне переменного уровня воды
- Устройство обратного фильтра из геотекстиля
- Заполщение щебнем крупной фракции в подводной части
- Озеленение надводной части
Ключевые принципы правильной укладки
Плотное прилегание: Георешетка должна плотно прилегать к основанию без воздушных полостей и провисаний.
Правильное растяжение: Все ячейки должны быть равномерно растянуты до проектных размеров.
Надежная фиксация: Анкеры должны устанавливаться в соответствии со схемой и обеспечивать неподвижность георешетки.
Качественное заполнение: Материал заполнителя должен соответствовать проектным требованиям и равномерно распределяться по ячейкам.
Контроль качества: Каждый этап укладки должен контролироваться на соответствие техническим требованиям.
Соблюдение технологических схем укладки георешетки «КОМЕТА-2001» обеспечивает долговечность конструкции, ее устойчивость к нагрузкам и воздействию внешних факторов.
