Георешетка - варианты применения и опыт использования

Варианты применения георешетки | опыт использования георешетки.

УКРЕПЛЕНИЕ ОТКОСОВ ГЕОРЕШЕТКАМИ.

Цель применения георешеток «КОМЕТА-2001» — формирование армированного слоя на поверхности откосов, обладающего повышенной стойкостью к эрозионным воздействиям. Современные эффективные технологии дорожного и гидротехнического строительства с применением георешёток дают возможность уменьшить затраты на укрепительные работы благодаря снижению их трудоёмкости и расхода материалов.

Основные конструктивные решения показаны на рис.3.

Общие рекомендации по использованию георешеток.

В роли заполнителя георешёток допустимо применять растительный грунт с высевом трав, щебень, гравий, местные грунты, бетонные составы.

При перемещении тяжёлой техники толщина защитного слоя заполнителя над георешёткой должна составлять не менее 50 мм.

Когда георешётка засыпана заполнителем, некоторую часть монтажных анкеров извлекают, а остальные служат в качестве несущих. Несущие анкеры располагают равномерно с интервалом 1,0–2,0 м. Шаг установки несущих анкеров подбирают исходя из типа и состояния грунта.

Производитель гарантирует, что георешётки «КОМЕТА-2001» отвечают требованиям ТУ РБ 300478750.002-2001.

Порядок монтажа георешеток.

1. Поверхность откоса планируют и трамбуют.
2. Выполняют разметку зоны укладки георешёток (рис.4).
3. По контуру первой секции согласно разметке устанавливают монтажные анкеры. Между загнутым концом анкера и грунтом оставляют промежуток 50–100 мм, чтобы завести крайние ячейки георешётки.
4. Первую секцию георешётки натягивают на монтажные анкеры (рис.5). Для повышения устойчивости во время засыпки внутри модуля ставят добавочные анкеры.
5. Крайние ячейки смежных секций накидывают на загнутые части уже установленных анкеров. Анкеры забивают до упора (рис.6).
6. Устанавливают монтажные анкеры и натягивают соседние секции. Монтаж допускается вести в обе стороны — вправо и влево от начальной секции.
7. Секции скрепляют между собой скобами с помощью степлера в каждой ячейке в нескольких точках, размещая скобы на расстоянии примерно 25 мм по высоте ячейки.
8. Заполняют ячейки георешётки вручную либо с использованием погрузчика или экскаватора.
9. Монтажные анкеры демонтируют. Количество оставляемых несущих анкеров — согласно проекту.
10. Планировку и уплотнение выполняют вручную либо с привлечением машин и механизмов. Толщина слоя заполнителя в уплотнённом виде — 30–50 мм над поверхностью георешётки.
11. Осуществляют посев трав для формирования дернового покрова. Если в качестве заполнителя использованы несвязные минеральные материалы, поверхностный слой можно дополнительно закрепить цементным раствором.

СОЗДАНИЕ ОТКОСОВ ПОВЫШЕННОЙ КРУТИЗНЫ.

Цель применения георешеток «КОМЕТА-2001» — армирование грунтового массива в зоне откоса, повышающее его общую устойчивость при увеличении крутизны. Использование георешётки даёт возможность сократить объёмы земляных работ и уменьшить площадь, отводимую под откос.

Основные конструктивные решения показаны на рис.7.

Общие рекомендации по использованию георешеток.

В роли заполнителя используют несвязные минеральные материалы (щебень, гравий). Ближайшие к поверхности откоса ячейки допустимо заполнять растительным грунтом с высевом трав или иными материалами, обеспечивающими устойчивость поверхностной зоны.

Между слоями георешёток можно прокладывать защитные прослойки из геотекстиля.

Для дополнительного повышения устойчивости часть слоёв георешётки можно заводить в тело насыпи на 1,5–2 м.

Рекомендованная высота георешёток — не менее 15 см.

Порядок монтажа георешеток.

1. Планируют и уплотняют основание под нижний слой георешёток.
2. Размечают зону укладки (рис.4).
3. По контуру первой секции согласно разметке устанавливают монтажные анкеры. Между загнутым концом анкера и грунтом оставляют зазор 50–100 мм для заводки крайних ячеек.
4. Первую секцию георешётки натягивают на монтажные анкеры. Для повышения устойчивости при засыпке внутри модуля добавляют вспомогательные анкеры.
5. Крайние ячейки соседних секций надевают на загнутые части уже поставленных анкеров. Анкеры забивают до конца (см. рис.6).
6. Устанавливают монтажные анкеры и натягивают соседние секции. Монтаж можно вести в обе стороны от исходной секции.
7. Секции скрепляют скобами степлером в каждой ячейке в нескольких точках, выдерживая расстояние около 25 мм по высоте ячейки.
8. Ячейки заполняют вручную либо с помощью погрузчика или экскаватора.
9. Временные анкеры удаляют. Количество оставляемых несущих анкеров — по проекту.
10. Планировку и уплотнение ведут вручную или механизированно. Высота слоя заполнителя в уплотнённом состоянии должна быть вровень с поверхностью георешётки.
11. Размечают зону укладки следующего слоя георешёток. Повторяют операции пп. 3–10. Таким образом послойно монтируют георешётки до верха откоса.

ВОЗВЕДЕНИЕ НАСЫПЕЙ НА СЛАБОМ ОСНОВАНИИ.

Цель применения георешеток «КОМЕТА-2001» — армирование нижней части насыпи, повышающее её жёсткость и устойчивость, уменьшающее неравномерность осадок, сокращающее объёмы земляных работ и сроки строительства.

Основные конструктивные решения приведены на рис.8.

Общие рекомендации по использованию георешеток.

Между георешёткой и слабым основанием желательно уложить защитную прослойку из нетканого геотекстиля.

Устройство добавочных прослоек внутри насыпи позволяет дополнительно снизить неравномерность осадок и повысить общую устойчивость откосов.

Рекомендованная высота георешёток — не менее 15 см.

Порядок монтажа георешеток.

1. Основание под нижний слой георешёток выравнивают и уплотняют.
2. Размечают зону укладки (рис.4).
3. По контуру первой секции согласно разметке ставят монтажные анкеры. Между загнутым концом анкера и грунтом оставляют промежуток 50–100 мм для заводки крайних ячеек.
4. Первую секцию георешётки натягивают на монтажные анкеры. Для повышения устойчивости при засыпке внутри модуля размещают добавочные анкеры.
5. Крайние ячейки смежных секций надевают на загнутые части уже установленных анкеров. Анкеры забивают до конца (см. рис.6).
6. Ставят монтажные анкеры и натягивают соседние секции. Монтаж можно вести в обе стороны от начальной секции.
7. Секции скрепляют скобами степлером в каждой ячейке в нескольких точках, выдерживая расстояние около 25 мм по высоте ячейки.
8. Ячейки заполняют вручную либо с помощью погрузчика или экскаватора.
9. Временные анкеры удаляют. Количество оставляемых несущих анкеров — по проекту.
10. Выполняют отсыпку насыпи. При необходимости устраивают дополнительные прослойки в теле насыпи согласно проекту.

УКРЕПЛЕНИЕ СООРУЖЕНИЙ ПОВЕРХНОСТНОГО ВОДООТВОДА.

Цель применения георешеток «КОМЕТА-2001» — защита поверхности водоотводных канав (кюветов) и русел возле водопропускных труб от размыва.

Основные конструктивные решения показаны на рис.9.

Общие рекомендации по использованию георешеток.

Укрепление кюветов обычно совмещают с укреплением откосов.

Края георешёток выводят за пределы бровок и надёжно закрепляют.

В роли заполнителя применяют несвязные минеральные материалы (щебень, гравий), растительный грунт с посевом трав, бетонные смеси.

Рекомендованная высота георешёток — не менее 15 см.

Порядок монтажа георешеток — такой же, как при укреплении откосов. Гибкость материала георешёток позволяет точно повторять геометрию водоотводных канав (кюветов).

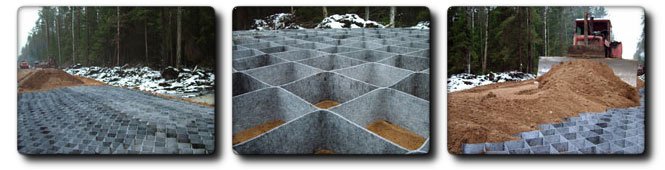

ПРИМЕНЕНИЕ ГЕОРЕШЕТОК В КОНСТРУКЦИЯХ ДОРОЖНЫХ ОДЕЖД.

Цель применения георешеток «КОМЕТА-2001» — армирование слоя заполнителя, придающее ему повышенную прочность на сдвиг и увеличенную жёсткость (рост модуля упругости). При этом уменьшаются температурные деформации заполнителя с неорганическим вяжущим, замедляется образование колеи. Снижение себестоимости достигается за счёт уменьшения толщины слоёв дорожной одежды и использования более жёстких заполнителей на неорганическом вяжущем.

Основные конструктивные решения приведены на рис.10; аналогичные решения применимы также для укрепления обочин.

Общие рекомендации по использованию георешеток.

Георешётку используют как для устройства несущего слоя, так и для дополнительного дренирующего и морозозащитного слоя основания.

В роли заполнителя применяют песок, щебень, гравий, шлак, ПГС, в том числе укреплённые вяжущим.

Рекомендованная высота георешёток — не менее 15 см.

Порядок монтажа георешеток.

1. Поверхность откоса планируют и уплотняют.
2. Размечают зону укладки (рис.4).
3. По контуру первой секции согласно разметке ставят монтажные анкеры. Между загнутым концом анкера и грунтом оставляют зазор 50–100 мм для заводки крайних ячеек.
4. Первую секцию георешётки натягивают на монтажные анкеры (рис.5). Для повышения устойчивости при засыпке внутри модуля добавляют вспомогательные анкеры.
5. Крайние ячейки смежных секций надевают на загнутые части уже установленных анкеров. Анкеры забивают до конца (см. рис.6).
6. Ставят монтажные анкеры и натягивают соседние секции. Монтаж можно вести в обе стороны от начальной секции.
7. Секции скрепляют скобами степлером в каждой ячейке в нескольких точках, выдерживая расстояние около 25 мм по высоте ячейки.
8. Ячейки заполняют вручную либо с помощью погрузчика или экскаватора.
9. Монтажные анкеры удаляют. Количество оставляемых несущих анкеров — по проекту.
10. Планировку и уплотнение выполняют вручную либо с применением машин. Толщина слоя заполнителя в уплотнённом виде — 30–50 мм над поверхностью георешётки.

ВИД И СВОЙСТВА ГЕОРЕШЕТОК «КОМЕТА-2001».

Геотехнические решётки из полиэфирного иглопробивного полотна «КОМЕТА-2001» представляют собой складной объёмный ячеистый модуль прямоугольной формы в плане, изготовленный из полос нетканого материала, соединённых высокопрочными сварными швами.

Внешний вид и главные размеры георешёток даны на рис.1. Размеры, обозначенные буквами, могут меняться по желанию заказчика в следующих пределах:

• длина георешётки в растянутом (рабочем) положении А — от 2100 до 14000 мм;
• высота георешётки h — от 50 до 250 мм;
• длина в сложенном (транспортном) положении А₀ зависит от размера А и лежит в интервале от 45 до 300 мм.

Ключевые физико-механические показатели георешётки в соответствии с ТУ РБ 300478750.002-2001 приведены в таблице.

Область применения георешёток «КОМЕТА-2001»:

• укрепление откосов и склонов;
• фиксация подушки дорожных покрытий разных типов;
• укрепление прибрежной полосы водоёмов и русел малых водотоков;
• озеленение;
• ландшафтное проектирование;
• укрепление откосов и насыпей железнодорожных путей;
• возведение подпорных стен.

АНКЕРЫ.

Пластмассовые анкеры служат для удобного монтажа и надёжной фиксации геотехнических решёток. Внешний вид и основные размеры анкеров, выпускаемых нашим предприятием, показаны на рис.2.

Т-образное сечение придаёт анкерам устойчивость в грунте. Загнутая верхняя часть позволяет удобно стыковать смежные модули георешётки. Извлечённые после засыпки анкеры можно применять повторно до 50 раз. Чтобы облегчить вытаскивание засыпанных анкеров из грунта, к каждому анкеру советуют привязывать отрезок шпагата длиной порядка 1 м.

ОПЫТ ИСПОЛЬЗОВАНИЯ ГЕОРЕШЕТОК «КОМЕТА-2001».

В 2001–2006 годах при научно-техническом сопровождении БелдорНИИ силами ОАО «Дорожно-строительный трест № 3» выполнялись работы по укреплению откосов земляного полотна (в том числе на подтопляемых участках) георешётками «КОМЕТА-2001» на Минской кольцевой автодороге, автодороге «Обход города Бобруйска» с мостом через р. Березина, а также на автодорогах в Тульской и Калужской областях России.

В 2005 году совместно с Белорусским государственным технологическим университетом был устроен опытный участок автодороги в Минской области с включением георешётки «КОМЕТА-2001» в конструкцию дорожной одежды. Обследования подтвердили высокую эффективность данного решения.

В 2006–2007 годах георешётки «КОМЕТА-2001» применялись при строительстве мостов организацией МОСТОТРЕСТ (г. Москва) и в г. Александрия (Беларусь).

В 2007 году с помощью георешёток «КОМЕТА-2001» были укреплены склоны обрыва в ходе реконструкции летнего амфитеатра в г. Витебске.

Положительные отклики поступили от предприятий «Парк-Лайн» (г. Москва) и «Севгидрострой» (г. Архангельск), использовавших георешётки для укрепления откосов дорог.

Георешётки «КОМЕТА-2001» обладают сертификатом соответствия и техническими условиями.

В настоящий момент георешётки «КОМЕТА-2001» не выпускаются другими российскими или зарубежными производителями.

Сегодня геосинтетические материалы находят всё более широкое применение в транспортном, гидротехническом и прочих направлениях строительства. Их активно используют для стабилизации оснований насыпей, при укреплении откосов автомобильных и железных дорог, в ландшафтных работах.

Технология применения геотехнической решётки проста и не требует специальной техники, что вместе с доступной ценой и возможностью изготовления решётки любой конфигурации и размеров позволяет находить ей всё новые сферы использования.
