Георешётка
Предприятие «Комета» приступило к разработке технологии производства георешёток из полиэфирного нетканого полотна по инициативе могилёвских строителей-дорожников.
Высоко оценивая эффективность применения пластиковых георешёток для укрепления дорожных покрытий и откосов, они не могли не заметить ряд недостатков таких решёток в некоторых областях применения. Например, при использовании георешёток для укрепления откосов дорог со временем наблюдается отторжение пластика растительным грунтом, с выдавливанием его на поверхность, а также нарушение дренажа грунтовых вод в верхних слоях.
Поэтому было предложено для укрепления откосов использовать более приемлемый с экологической точки зрения материал георешёток – полиэфирное иглопробивное полотно. Нетканое полотно хорошо пропускает грунтовые воды, прорастает корнями растений и со временем становится неотъемлемой составляющей армированного растительного грунта.
Георешётка «КОМЕТА-2001» производится в Витебске и применяется на объектах дорожного и гидротехнического строительства по всей Беларуси: при укреплении земляного полотна автомобильных дорог, откосов насыпей и выемок, водоотводных канав и мелиоративных каналов. Продукция соответствует требованиям технических нормативных правовых актов Республики Беларусь; конструктивные решения с её применением согласуются с нормами белорусского дорожного проектирования. Климатические условия страны — избыточное увлажнение, морозное пучение грунтов, знакопеременные температуры — были заложены в исходные требования при разработке материала совместно с технологами могилёвского комбината «Химволокно».
С 2001 г. наше предприятие проводит исследовательские работы по разработке оптимальной георешётки из полиэфирного нетканого полотна. Оптимизации подвергались следующие факторы:
- прочность швов георешётки;
- жёсткость лент;
- цена георешётки.
В разработке материала принимали участие технологи могилёвского и светлогорского комбинатов «Химволокно».
Отказавшись от ниточных швов, мы постоянно совершенствовали технологию сварки лент георешётки. Внедренная в ноябре 2006 г. усовершенствованная технология сварки позволяет нам утверждать, что геометрические и прочностные параметры георешёток будут не хуже указанных в протоколе сертификационных испытаний продукции, составленном испытательным центром ВГТУ. Более того, есть резервы для повышения механических и прочностных показателей георешётки.
Не оспаривая преимущества пластиковых георешёток по некоторым механическим показателям, мы имеем основания полагать, что в ряде областей применения наши георешётки имеют явные преимущества и займут достойную нишу в дорожном строительстве.
Основные механические характеристики георешётки, гарантируемые техническими условиями, приведены в разделе «Технические характеристики и цены на георешётку». Результаты последних лабораторных испытаний показали, что реальные механические характеристики существенно выше.
КОНСТРУКЦИЯ ГЕОРЕШЁТКИ «КОМЕТА-2001»

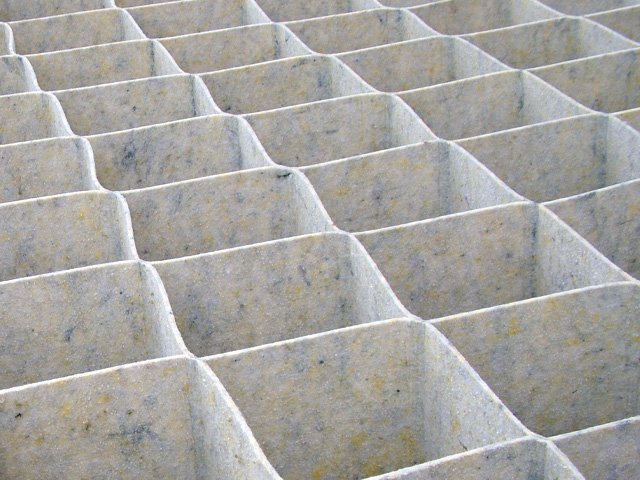

Георешётка «КОМЕТА-2001»
Нажмите на изображение для увеличения
Георешётка «КОМЕТА-2001» представляет собой трёхмерную сотовую структуру, изготовленную из полос полиэфирного иглопробивного полотна толщиной 4,5 мм, скреплённых между собой сварными швами высокой прочности. При растяжении в рабочей плоскости образует устойчивый горизонтально и вертикально каркас, который предназначен для армирования заполняющих ячейки георешётки грунтов, грунтощебня, щебня, песка и других строительных материалов.

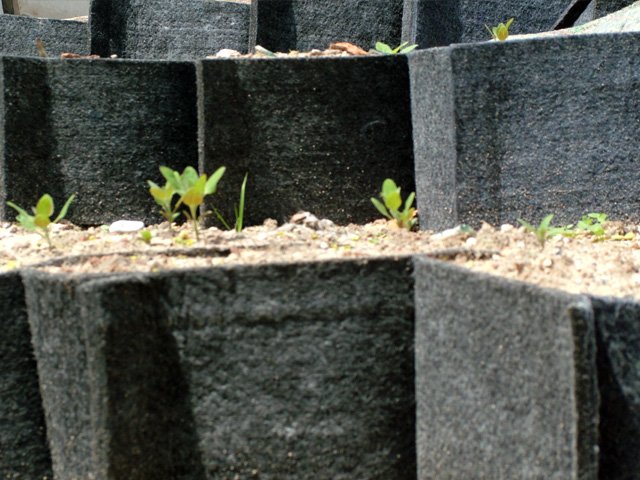

Георешётка безопасна для окружающей среды и стойка в большинстве грунтов. Благодаря волокнистой структуре материал не препятствует фильтрации почвенных вод, а его структура позволяет корням растений прорастать сквозь материал и полностью интегрироваться в почву.
Материал георешётки выдерживает температурные колебания от -100 °С до +150 °С, что полностью перекрывает диапазон белорусского климата: от зимних морозов (до −30 °С) до летнего прогрева дорожных покрытий. Полиэфирное нетканое полотно особенно надёжно работает в условиях белорусских зим с циклическим промерзанием и оттаиванием грунтов — именно тот режим нагрузок, при котором пластиковые решётки со временем деградируют.
ПРЕИМУЩЕСТВА ГЕОРЕШЁТКИ «КОМЕТА-2001» ДЛЯ УСЛОВИЙ БЕЛАРУСИ
Экономическая целесообразность применения георешётки «КОМЕТА-2001» в белорусском дорожном и гидротехническом строительстве обусловлена рядом факторов:
- Цена ниже, чем у пластиковых аналогов — при сопоставимых или лучших показателях долговечности откосов в условиях белорусского климата.
- Биологическая совместимость с грунтами Беларуси — полиэфирное нетканое полотно прорастает корнями луговых и почвопокровных растений, характерных для белорусских откосов, органично интегрируясь в дернину. Пластиковые решётки такого эффекта не дают, со временем обнажаются и требуют досыпки.
- Стойкость к морозному пучению — ключевой фактор для Беларуси с её суглинистыми и супесчаными грунтами, подверженными пучению при промерзании. В отличие от жёстких пластиковых решёток, нетканое полотно не трескается и не деформируется при цикличном замерзании-оттаивании.
Морозостойкость подтверждена испытаниями: прочность полиэфирных волокон при -40 °С возрастает на 6%, при -100 °С — на 50% (А.В. Петухов «Полиэфирные волокна», Изд. Химия, Москва, 1976 г., стр. 251). Это принципиальное отличие от пластика, который при низких температурах становится хрупким.
Дополнительные технические преимущества:
- Высокое трение с грунтом — в 2–3 раза выше, чем у пластиковых аналогов: грунт буквально прилипает к волокнистой поверхности, что является главным критерием надёжного геоармирования.
- Свободная фильтрация грунтовых вод — волокнистая структура не создаёт экрана, не нарушает естественный водный режим грунта. Особенно важно для заболоченных и переувлажнённых участков, характерных для белорусского Полесья и поймы рек.
- Безопасность при монтаже — по частично засыпанному откосу можно ходить без риска сломать стенки ячеек, что удобно при белорусских осенних работах в условиях раскисшего грунта.

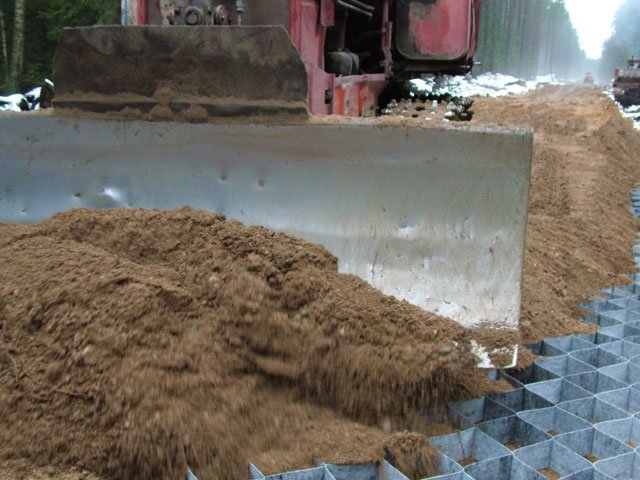

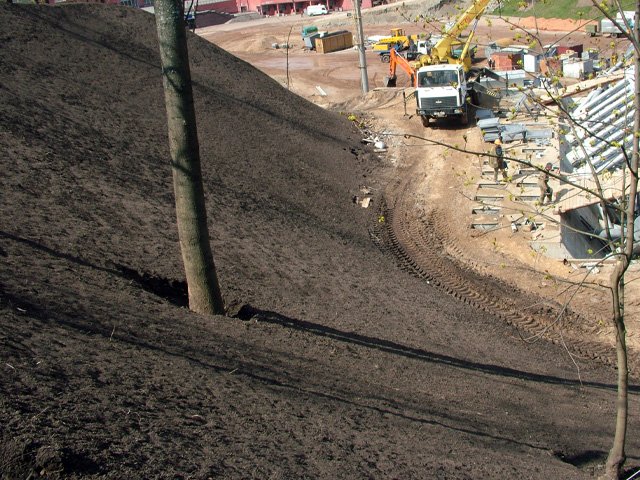

Варианты применения георешёток «КОМЕТА-2001»
АНКЕРЫ ДЛЯ МОНТАЖА ГЕОРЕШЁТОК
В настоящее время предприятие «Комета» наладило выпуск пластиковых анкеров, для закрепления георешётки на основании грунта.
Пластмассовые анкеры применяются для удобного монтажа и надёжного крепления георешётки. Вид и основные размеры анкеров, изготавливаемых нашим предприятием, приведены на рисунке.
Т-образное сечение анкеров обеспечивает устойчивость в грунте. Загиб верхней части анкера позволяет удобно стыковать соседние модули георешётки между собой. Извлечённые после засыпки георешётки анкеры можно использовать повторно до 50 раз. Чтобы облегчить извлечение из грунта засыпанных анкеров, рекомендуется привязать к каждому анкеру отрезок шпагата длиной около 1 м.
Предприятие «Комета» поставляет объёмную георешётку КОМЕТА-2001 белорусским организациям с 2001 года. Среди покупателей — дорожно-строительные и мелиоративные организации всех регионов республики: ОАО «ДСТ3» (Могилёв), ЗАО «Беллестехмонтаж» (Барановичи), проектно-строительные организации Витебской, Гродненской и Минской областей. Отгружаем по всей Беларуси: самовывоз из Витебска, доставка транспортными компаниями в Минск, Гомель, Гродно, Брест, Могилёв и другие города. Оформляем полный пакет белорусских товаросопроводительных документов. По запросу отправляем образцы и техническую документацию.
