Линия сварки фильтровальных рукавов. Сравнительный анализ сварной технологии производства

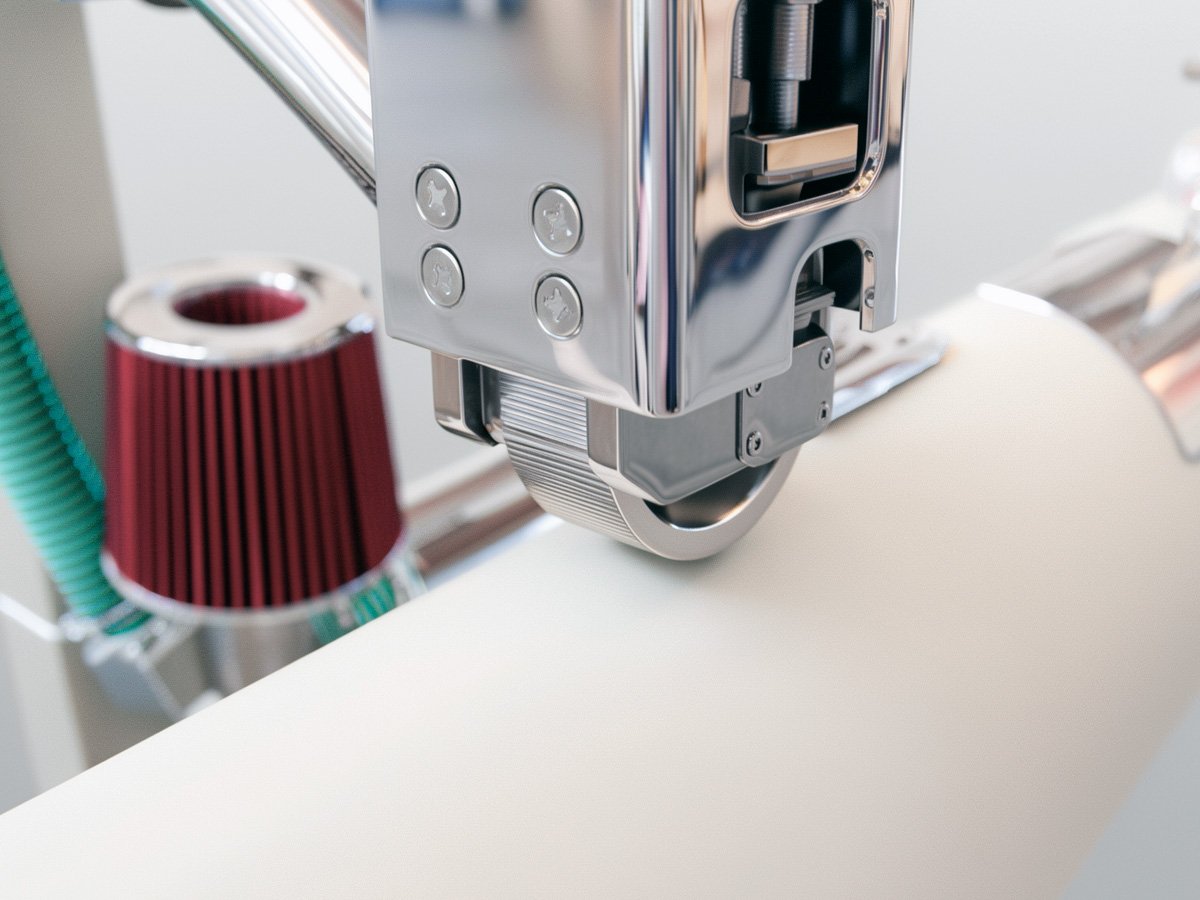

Процесс сварки фильтровального рукава на линии собственной разработки предприятия «Комета».
ВВЕДЕНИЕ
Фильтровальные рукава представляют собой ключевые компоненты систем очистки жидкостей, используемых в различных отраслях промышленности — от пищевой и фармацевтической до химической и нефтегазовой. Их основная функция заключается в эффективном отделении твердых частиц от жидких сред, что напрямую влияет на качество конечной продукции, безопасность технологических процессов и экологическую составляющую производства.
В условиях растущих требований к чистоте фильтрации и надежности оборудования особое значение приобретает качество соединений при изготовлении фильтровальных рукавов. Именно шов, соединяющий полотнище в цилиндрическую форму, часто становится слабым звеном конструкции, определяющим общую долговечность и эффективность фильтрующего элемента.
Данный реферат проводит сравнительный анализ двух принципиально различных методов формирования продольного шва при производстве фильтровальных рукавов: традиционного сшивного (ниточного) и современного сварного. Основное внимание уделяется технологическим, эксплуатационным и экономическим преимуществам сварной технологии, которая в последние годы демонстрирует растущую популярность в промышленном производстве.
Практическую значимость рассматриваемой технологии наглядно подтверждает опыт предприятия "Комета", которое не только успешно внедрило сварной метод в производство фильтровальных рукавов, но и разработало собственное высокопроизводительное оборудование для этих целей. Предприятие Комета эксплуатирует две автоматические линии продольной сварки собственной конструкции, каждая из которых способна выполнять до 2 километров качественного сварного шва за стандартную 8-часовую рабочую смену. Этот пример демонстрирует не только техническую реализуемость сварной технологии в промышленных масштабах, но и ее экономическую эффективность при серийном производстве.
Актуальность представленного исследования обусловлена необходимостью оптимизации производственных процессов, повышения надежности фильтрационного оборудования и соответствия ужесточающимся отраслевым стандартам качества, что в совокупности определяет конкурентные преимущества производителей фильтровальных материалов.
КОНСТРУКЦИЯ ФИЛЬТРОВАЛЬНЫХ РУКАВОВ
Фильтровальный рукав представляет собой цилиндрический фильтрующий элемент, устанавливаемый на перфорированный каркас внутри фильтр-корпуса. Основная функция — задержание твердых частиц при прохождении жидкости через стенки рукава.
Основные типы фильтровальных рукавов включают:
• Тканые рукава: Изготавливаются переплетением нитей, обеспечивают точную фильтрацию.
• Нетканые рукава: Производятся из хаотично ориентированных волокон, скрепленных различными способами. Обладают высокой грязеемкостью.
• Композитные рукава: Сочетают несколько слоев материалов с разными свойствами.
МАТЕРИАЛЫ ДЛЯ ПРОИЗВОДСТВА
Для производства фильтровальных рукавов используются различные полимерные материалы, выбор которых зависит от условий эксплуатации:
| Материал | Температурный диапазон | Основные свойства |
|---|---|---|
| Полиэстер (PES) | до +150°C | Прочность, химическая стойкость |
| Полипропилен (PP) | до +95°C | Химическая инертность, гидрофобность |
| Нейлон (PA) | до +110°C | Прочность на истирание, эластичность |
СВАРНАЯ ТЕХНОЛОГИЯ ПРОИЗВОДСТВА
Общие принципы сварки
Сварка фильтровальных рукавов представляет собой процесс соединения кромок полотна путем их плавления и последующего сплавления. Данная технология применяется в промышленных масштабах и обеспечивает высокую производительность.
Производительность современных линий продольной сварки позволяет эффективно выполнять крупные заказы.
Методы сварки для разных материалов
Сварка нетканых материалов: Применяется термическая сварка с контролируемым температурным режимом. Процесс обеспечивает плавление полимерных волокон по кромкам полотна с образованием монолитного соединения.
Сварка тканых материалов: Применяется аналогичный метод, но с существенно более строгими требованиями к контролю режимов сварки. Это необходимо для сохранения целостности и геометрии материала при достижении надёжного соединения.
СРАВНЕНИЕ МЕТОДОВ СОЕДИНЕНИЯ
| Параметр | Сварной шов | Сшивной шов (ниточный) | Преимущество сварного шва |
|---|---|---|---|
| Герметичность | Монолитное соединение | Возможны микропротечки | Исключает проскок загрязнений |
| Прочность | 85-95% от прочности материала | 60-75% от прочности материала | Выше на 25-40% |
| Гигиеничность | Гладкая поверхность | Наличие нитей и отверстий | Легче очищается, меньше мест для бактерий |
| Химическая стойкость | Идентична основному материалу | Зависит от стойкости нитей | Более предсказуемое поведение |
| Срок службы | На 20-40% дольше | Стандартный | Увеличенный ресурс |
ПРЕИМУЩЕСТВА СВАРНОГО ШВА
Технические преимущества
1. Исключительная герметичность: Сварное соединение создает монолитный шов без микрозазоров, что полностью исключает проскок нефильтрованных частиц через соединение. Это особенно важно для применений, где требуется высокая степень очистки.
2. Повышенная механическая прочность: Сварные швы выдерживают более высокие рабочие давления. Это увеличивает надежность и срок службы фильтровальных рукавов в условиях переменных давлений.
3. Сохранение фильтрационных характеристик: Сварной шов минимально влияет на пористость и номинальную тонкость фильтрации материала, в отличие от сшивного шва, который может создавать области с измененными фильтрационными свойствами.
Эксплуатационные преимущества
4. Гигиеничность: Гладкая поверхность сварного шва не имеет полостей и выступов, где могут накапливаться микроорганизмы или остатки продукта. Это упрощает очистку и стерилизацию, обеспечивая соответствие гигиеническим требованиям.
5. Химическая инертность: Поскольку сварка не использует дополнительные материалы (нитки, клеи), химическая стойкость шва полностью соответствует стойкости основного материала фильтровального рукава. Это обеспечивает стабильность работы в агрессивных средах.
6. Температурная стабильность: Сварные соединения сохраняют целостность во всем диапазоне рабочих температур материала, в то время как сшивные швы могут разрушаться из-за различия в температурном расширении нитей и основного материала.
Экономические преимущества
7. Долговечность: Увеличенный срок службы сварных рукавов (на 20-40% больше по сравнению с сшивными) снижает частоту замены фильтровальных элементов и связанные с этим эксплуатационные расходы.
8. Снижение риска простоя оборудования: Высокая надежность сварных соединений уменьшает вероятность преждевременного выхода фильтровальных рукавов из строя, что минимизирует простои технологического оборудования.
9. Экономическая эффективность массового производства: Высокая производительность линий сварки фильтровальных рукавов позволяет снизить себестоимость продукции при крупносерийном производстве.
Контроль качества
Современные линии сварки обеспечивают стабильное качество соединений благодаря:
• Автоматизации процесса: Минимизация человеческого фактора.
• Постоянному мониторингу параметров: Контроль температуры, давления и скорости сварки.
• Встроенным системам контроля: Обнаружение дефектов в реальном времени.
ЗАКЛЮЧЕНИЕ
Сравнительный анализ методов соединения фильтровальных рукавов показывает значительные преимущества сварной технологии по сравнению с традиционным сшивным методом. Сварной шов обеспечивает более высокую герметичность, механическую прочность и долговечность соединения.
Ключевые преимущества сварной технологии включают: исключительную герметичность соединения, повышенную стойкость к рабочим давлениям, улучшенные гигиенические характеристики, полное соответствие химической стойкости шва основному материалу и увеличенный срок службы фильтровальных элементов.
Эти преимущества делают сварную технологию производства фильтровальных рукавов предпочтительным выбором для применений, где требуются высокая надежность, длительный срок службы и соответствие строгим требованиям к качеству фильтрации.
Внедрение современных линий сварки с высокой производительностью позволяет эффективно использовать данную технологию в промышленных масштабах, обеспечивая экономическую целесообразность и стабильное качество продукции.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Родин А.В. Фильтровальные материалы и процессы фильтрации жидкостей. - СПб.: Химиздат, 2018. - 304 с.
2. Технология очистки и стабилизации пищевых жидкостей / Под ред. К.С. Лаптева. - М.: ДеЛи принт, 2020. - 412 с.
3. Справочник по фильтрации и разделению сред / Под ред. В.А. Кузнецова. - М.: Химия, 2017. - 528 с.
4. Технологии сварки полимерных материалов в производстве фильтровальных элементов / Под ред. И.В. Петрова. - М.: Машиностроение, 2022. - 216 с.
5. ГОСТ Р 55227-2012 "Фильтры жидкостные. Общие технические условия".
6. Технические каталоги и стандарты производителей фильтровальных материалов.
7. Материалы научно-практической конференции "Современные технологии фильтрации в пищевой промышленности". - СПб., 2023.
